蓄能器型液控緩閉止回蝶閥HD743SH/HD741X

HD743SH/HD741X蓄能器型液控緩閉止回蝶閥是目前國內外較先進的管路控制設備，主要安裝于水利、電力、給排水等各類泵站的水泵出口，替代止回閥和閘閥的功能。工作時，閥門與管道主機配合，按照水力過渡過程原理，通過預設的啟閉程序，有效消除管路水錘，實現管路的可靠截止，起到保護管路系統安全的作用。HD743SH/HD743X蓄能器型液控緩閉止回蝶閥流阻系數小、自動化程度高、功能齊全、性能穩定可靠，是我公司設計人員在廣泛搜集、研究、總結國內外同類產品性能的基礎上，引入閥門、液壓、電氣等行業的多項研究成果，厚積而薄發，開發出來的新一代智能化高效節能產品。公司技術力量雄厚，并可根據用戶的特殊要求單獨進行設計，多方位滿足廣大用戶對該類產品的需要。

應用范圍:

主要安裝于水利、電力、給排水等各類泵站的水泵出口，替代止回閥和閘閥的功能。

產品特點:

1、可取代水泵出口處原電動閘閥和止回閥的功能，并把機、電、液系統集成為一個整體，減少占地面積及基建投資。
2、電液控制功能齊全，無需另外配置即可以作為一個獨立的系統單機就地調試、控制；也可以作為集散性控制系統（DCS）的一個設備單元，通過I/O通道由中央計算機進行集中管理，與水泵、及其他管道設備實現聯動操作；并配有手動功能，無動力電源時也可以實現手動開、關閥，滿足特殊工況下的閥門調試、控制要求。
3、可控性好，調節范圍大、適應性強。電液控制系統設有多處調節點，可以按不同的管道控制要求進行啟閉程序設置，保證在滿足開、關閥條件時，閥門能夠自動按預先設定的時間、角度開啟和分快關、慢關兩階段。并能實現無電關閥，有效消除破壞性水錘，防止水泵和水輪機組飛逸事故的發生，降低管網系統的壓力波動，保障設備的安全可靠運行。
4、主閥密封面為三偏心金屬密封或雙偏心橡膠密封結構，啟閉輕松、密封可靠；并有一道額外加大的偏心，使閥門具有良好的自關閉、自密封性能。中、小通徑蝶板設計成流線型平板結構，大通徑蝶板設計成雙平板桁架式結構，排擠小，水流平順，閥門流阻系數僅為 0.15～0.8，遠小于止回閥的流阻系數（1.7～2.6）,節能效果明顯。

執行標準:

液控蝶閥JB/T5299
法蘭聯接尺寸GB/T17241.6
壓力試驗GB/T13927
結構長度GB12221

性能參數:

HD743SH/HD741X蓄能器型液控緩閉止回蝶閥性能參數
一、基本參數
公稱直徑	200~4000mm
公稱壓力	2.5~40
強度試驗	1.5×PN
密封試驗	1.1×PN
工作介質	水、海水、油品、氣體等
工作溫度	≤120°
二、標準與規范
產品制造	GB/T 14478-1993、 GB/T 12238-2008、 JB/T 8527-1997
傳動裝置	JB/T5299-1998
閥門長度	GB/T12221-2005
試驗檢驗	GB/T 14478-1997、GB/T 13927-1992
質量保證	ISO9001:2000
三、啟閉參數
口徑		＜1000			≥1000
開閥時間	15~60秒			25~120秒
關閥時間	快關		5~20	10~50秒
（可調）	慢關		10~60	20~90秒
關閥角度	快關		70+10	70+10
	慢關		20+10	20+10
四、電氣控制
電控箱類型	普通型、防爆型
動力電源	AC380 V±10%/50HZ
控制電源	AC220 V、DC220V、DC110V、DC24V
五、主要構件材料
閥體材料	灰鑄鐵、球墨鑄鐵、碳素鋼
蝶板材料	灰鑄鐵、球墨鑄鐵、碳素鋼
閥座	堆焊銅合金、不銹鋼
閥體密封圈	優質丁腈橡膠/不銹鋼+柔性石墨層疊
閥軸材料	不銹鋼、碳素鋼鑲不銹鋼套
填料	V形密封圈、柔性石墨
軸套	鋼背聚甲醛復合材料

外形結構連接尺寸:

HD743SH/HD741X蓄能器型液控緩閉止回蝶閥外形結構尺寸
DN	PN	D	D1	b	L	A	B	H
500	1	670	620	43	229	720	1650	1360
600	1	780	725	48	267	720	1730	1390
700	1	895	840	54	292	720	1800	1445
800	1	1015	950	58	318	720	1870	1485
900	1	1115	1050	61	330	720	2070	1865
1000	1	1230	1160	67	410	755	2165	1930
1200	1	1455	1380	65	470	905	2265	2030
1400	1	1675	1590	68	530	905	2665	2270
1200	0.6	1405	1340	65	470	755	2365	2025
1400	0.6	1630	1560	68	530	755	2665	2270
1600	0.6/0.25	1830	1760	68	600	905	2940	2380
1800	0.6/0.25	2045	1970	70	670	905	3325	2470
2000	0.25	2265	2180	54	760	905	3660	2370
2200	0.25	2475	2390	60	840	1123	4325	2940
2400	0.25	2685	2600	62	910	1123	4530	3000

液壓站:

1、電控箱 2、電磁閥 3、手動泵 4、壓力表 5、集成模塊 6、蓄能器 7、油泵電機組 8、油箱 9、標牌 10、檢修孔 11、液位計

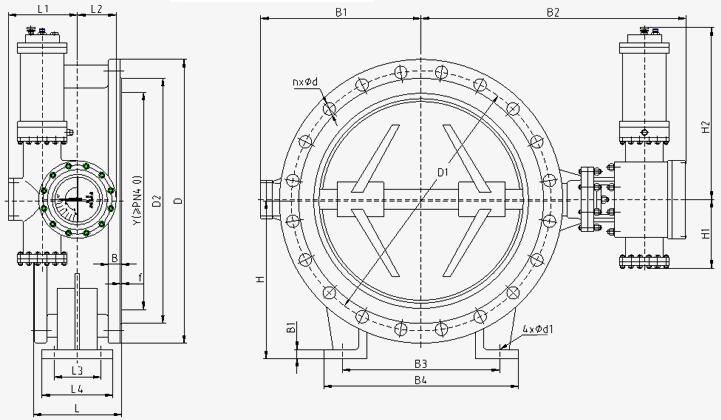

外形結構尺寸圖:

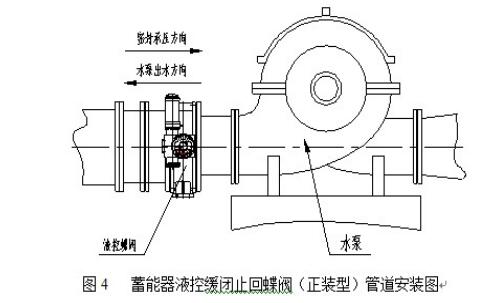

安裝正裝圖:

液控蝶閥安裝使用注意事項:

安裝前應核對本閥銘牌參數是否符合使用要求；清洗閥體通道及蝶板、檢查各部位有無損壞現象，各零部件聯接螺栓是否緊固。確認液壓傳動系統與水泵出水管道的相對方位，將閥門安裝在水泵出口。蝶閥安裝在基礎上應校正水平，保證閥軸不傾斜。閥門支腳及輔助支撐主要用于保證閥門安裝運行平穩，不宜大量承受與其垂直的管道軸向水推力；軸向水推力應通過閥前或閥后管道傳遞到承重基礎上。注：液控止回蝶閥閥體上的方向表示閥門承壓方向，當安裝于水泵出口時，閥體上箭頭方向應與水泵出水方向相反，且閥門立、臥安裝不影響效果（口徑≤800，可360°旋轉）。

液控蝶閥日常維護:

1、出廠時各部分都已根據用戶要求調節設定好，一般不得隨意調節改動。
2、設備需在提供電源條件下工作，要求穩定可靠。
3、由于本系統控制閥組采用了眾多螺紋插裝閥，需特別注意油液的清潔度，建議三個月旁路過濾油一次。
4、根據使用工況，24小時連續工作制，每半年必須更換油液一次；8小時間斷工作制可按累計使用2400小時后更換一次。
5、定期檢查油箱液面高度。第一次加油建議加滿液位計，正常工作狀態下液面要求滿足在液位計1/2以上高度位置，底于1/3高度時必須加油。
6、應定期（一個月）檢查蓄能器內氣體壓力，正常充氣壓力在70 Bar，底于60 Bar時需充氣。
7、液壓裝置投入運行后，需經常到工作現場觀察運行情況，看是否有液位低、熱過載、漏油等異�，F(xiàn)象發生，如有需及時處理。
8、定期進行游動操作，以防止閥門卡住。
