氣動帶散熱片通風蝶閥D641W/D641H

D641W/D641H氣動帶散熱片通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程，用以連通、啟閉或調節介質量。氣動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響。

應用領域：

廣泛用于輕紡、化工、石油、焚燒廠、火化場、火電廠、機房通風、醫藥、食品、船舶、鋼鐵冶煉、造紙、生物科技、化學領域等場所。

執行標準：

設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

執行機構性能參數

采用新型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

性能參數：

D641W/D641H氣動帶散熱片通風蝶閥性能參數
壓力等級	1千帕
閥門強度試驗壓力	1千帕
閥門密封試驗壓力	1千帕
適用溫度℃	-29℃+550℃
主要材質	WCB/CF8
連接形式	法蘭式/對夾式
啟閉形式	氣動齒條/氣動撥叉
適用介質	空氣、煙氣、含塵氣體等
連接標準	GB/T9113/非標

主要零件材料：

D641W/D641H氣動帶散熱片通風蝶閥主要零件材料
零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

主要外形結構尺寸：

D641W/D641H氣動帶散熱片通風蝶閥主要外形尺寸
DN	L	H	H1	A	B	D641W D641H
mm	L	H	H1	A	B	D	D1	D2	n-d
50	108	82.5	306	80	80	140	110	88	4/14
65	112	92.5	321	80	80	160	130	108	4/14
80	114	100	346	80	80	190	150	124	4/18
100	127	110	387	95	95	210	170	144	4/18
125	140	125	411	95	95	240	20	174	8/18
150	140	142.5	447	95	95	265	225	199	8/18
200	152	170	607	190	308	320	280	254	8/18
250	165	192.5	688	190	308	375	335	309	12/18
300	178	222.5	742	190	308	440	395	363	12/22
350	190	252.5	797	190	308	490	445	413	12/22
400	216	282.5	930	270	466	540	495	463	16-22
450	222	307.5	975	270	466	595	550	518	16-22
500	229	335	1065	270	466	645	600	568	20-22
600	267	390	1225	457	625	755	705	667	20-26
700	292	447.5	1343	457	625	860	810	772	24-26
800	318	507.5	1436	457	625	975	920	878	24-30
900	330	557.5	1616	598	853	1075	1020	978	24-30
1000	410	615	1711	598	853	1175	1120	1078	28-30

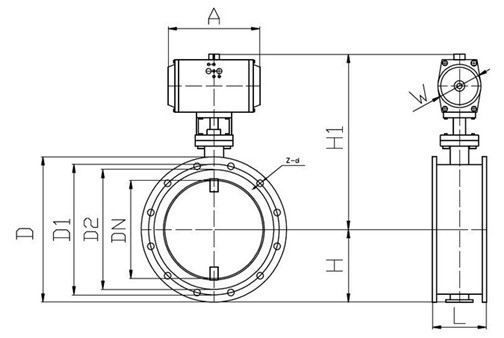

產品外形結構尺寸圖：

氣動蝶閥安裝注事事項:

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，必須采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟至半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
