手動高溫高壓疏水（球）閥

我公司吸取國外知名品牌VTI、Velan、MOGAS、SST等知名品牌的生產工藝及技術特點，自主研發【中航牌】高溫高壓排空、疏水球閥，以國產產品替代進口產品，實現了苛刻工況閥門國產化。該閥門主要用于火電廠高溫高壓管段排空、疏水，提升了蒸汽的使用率保證了機組的安全運行。
應用范圍:
適用于高溫高壓、高固體含量的介質，耐磨損、耐腐蝕工況，包括電廠、石油化工及采礦行業。鍋爐疏水，汽機疏水，鍋爐定排連排給水系統疏水，汽包排放，過熱器排放和疏水，吹灰器隔離，旁路管線隔離，省煤器聯箱疏水使用的一種閥門。
技術特點:
1、公司通過優化設計成功開發了高溫高壓球閥，可以達到4500LB的壓力等級，650°C的高溫，解決了蒸汽、氣體、煤渣、礦漿、重油等特殊介質的高溫高壓工況和煤粉耐磨性介質的應用。
2、HVOF熱噴涂技術和超音速噴涂從結合力、空隙率、硬度三個元素的技術分析，解決了噴涂材料的可靠性和完整性，使得球體和閥座的密封面的硬度達到HRC78以上，提高了閥門的使用壽命和抗磨損能力。
3、閥桿密封采用動態碟簧加載結構，確保了閥桿的密封性，減少了閥桿的填料的摩擦，降低了閥門開關的扭矩。
4、閥座和球體的密封面采用一對一的金剛砂定向研磨，密封更加吻合，提高了密封性能，閥門達到零泄漏。
5、自主研發發了高溫耐磨試驗臺，模擬苛刻工況對閥門進行型式試驗，確保高溫高壓工況下的密封性能和閥門的開關靈活性。
6、閥門采用氣動、電動、電液聯動和渦輪驅動及手柄操作。
7、閥門受力有限元分析
產品優點:
1、對比截止式疏水閥疏水流量大，無沖蝕，開閉速度快等優點
2、采用分體式的結構現場更換維修方便快捷，使用壽命長。
3、自主研發的專有圖層，更加適合高溫高壓汽蝕等嚴苛工況
4、替代了進口以VTI、MOGAS為系列的多品牌產品。
5、根據客戶現場使用可選用手動、氣動、電動、液動多種操作方式。
6、閥門具有越用越好用的特性，閥體的應力釋放出來后期維修繼續使用效果優于新品效果。

執行標準:

性能參數:

主要零部件材質:

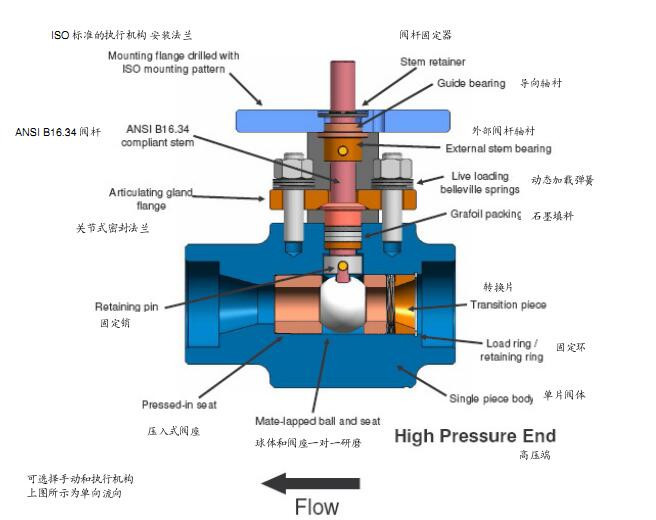

外形結構尺寸圖:
